Hohe Effizienz Luftauslass

1. Produktüberblick

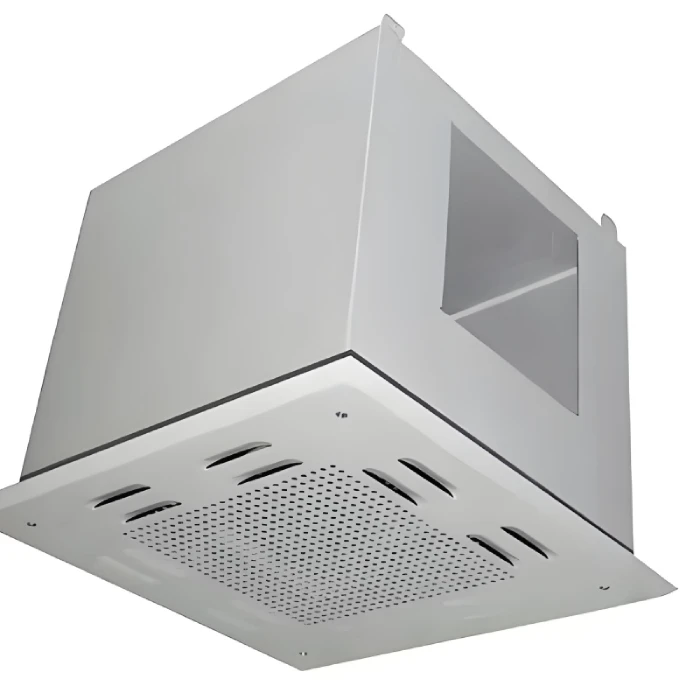

Der High Efficiency Air Outlet, auch als HEPA Air Outlet bekannt, ist ein Endluftversorgungsgerät in Reinraum-HVAC-Reinigungssystemen. Auf der Reinraum-Decke installiert, beherbergt es einen hocheffizienten Filter und liefert behandelte saubere Luft gleichmäßig in den Reinraum. Es ist einer der Schlüsselkomponenten für die Aufrechterhaltung der Reinraum-Sauberkeit.

Hocheffiziente Luftausläufe werden in der Regel in Verbindung mit Kanalsystemen und Luftbehandlungseinheiten verwendet. Sie eignen sich für Reinraum-Umgebungen von ISO-Klasse 5 bis ISO-Klasse 8 und sind weit verbreitet in der Pharma-, Biotechnologie-, Elektronikherstellung-, Krankenhaus- und Lebensmittelverarbeitungsindustrie.

2. Arbeitsprinzip

Das Arbeitsprinzip des High Efficiency Air Outlets basiert auf einer Kombination aus zentraler Luftversorgung und Terminalfiltration.

Zunächst: Luftversorgung. Eine zentrale Luftbehandlungseinheit oder Ventilator liefert Luft, die durch Vorfilter und mitteleffiziente Filter geleitet ist. Diese Luft wird über Zufuhrkanäle zu jedem High Efficiency Air Outlet geliefert.

Zweitens: Terminalfiltration. Luft gelangt in den High Efficiency Air Outlet und gelangt durch den eingebauten HEPA- oder ULPA-Filter, wo luftgetragene Partikel, Bakterien, Staub und andere Schadstoffe effizient erfasst werden.

Drittens: Einheitliche Luftversorgung. Die gefilterte Reinluft tritt am Auslass durch die Diffusorplatte oder Luftströmungsgleichmäßigereinrichtung und wird mit gleichmäßiger Geschwindigkeit und Richtung in den Reinraum zugeführt, wodurch das erforderliche Luftströmungsmuster entsteht.

Viertens, Druckdifferenz Wartung. Der High Efficiency Air Outlet arbeitet zusammen mit Rückluftausläufen, um den erforderlichen Druckdifferenzgradienten innerhalb des Reinraums festzulegen und aufrechtzuerhalten, um zu verhindern, dass Schadstoffe von Bereichen mit geringerer Sauberkeit in Bereiche mit höherer Sauberkeit migrieren.

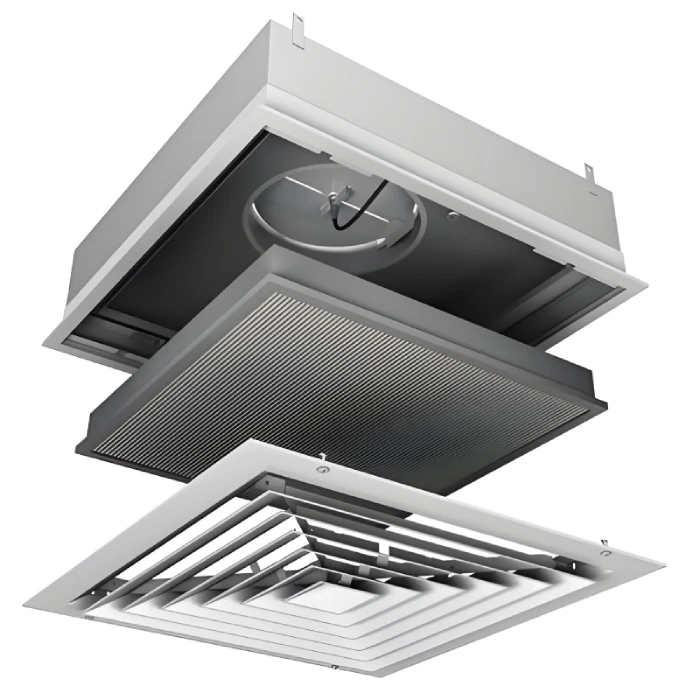

3. Produktstruktur und Komponenten

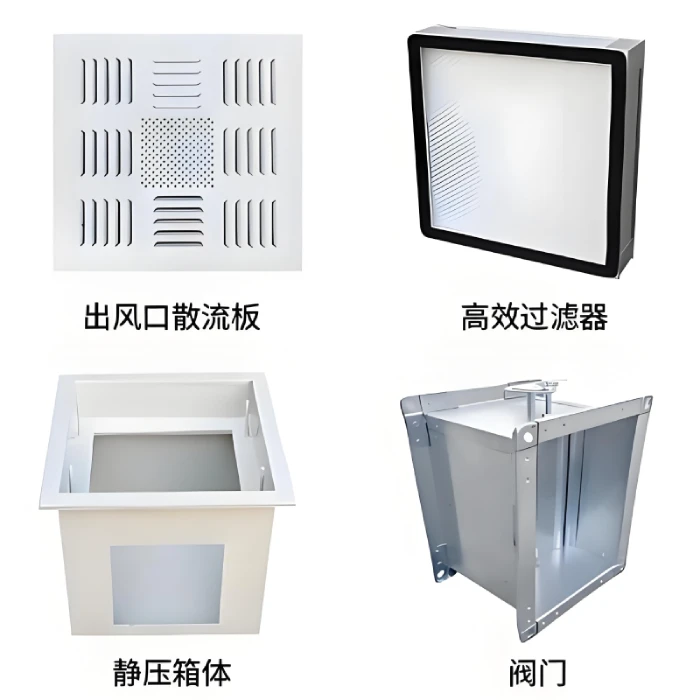

Der High Efficiency Air Outlet besteht aus folgenden Kernkomponenten:

Gehäuse: Hergestellt aus hochwertigem kaltgewalztem Stahlblech oder Edelstahlblech, mit elektrostatischer Spray- oder Pulverbeschichtung für gute Korrosionsbeständigkeit und ästhetisches Aussehen. Das Gehäuse ist luftdicht ausgelegt.

High Efficiency Filter: Die Kernfiltrationskomponente, einschließlich HEPA-Filter (99,97% oder höhere Effizienz für 0,3 Mikron-Partikel) und ULPA-Filter (99,999% oder höhere Effizienz für 0,12 Mikron-Partikel). Die Filter können getrennt oder mini-pliziert sein.

Diffusorplatte: Installiert an der Luftaustrittsfläche, typischerweise aus Aluminiumlegierung oder Edelstahl, mit gleichmäßig verteilten kleinen Löchern oder Schlitzen, um eine gleichmäßige Verteilung der zugeführten Luft zu gewährleisten.

Luftvolumenkontrolldämpfer: Installiert am Lufteinlassende des Auslasses, verwendet, um das in den Reinraum zugeführte Luftvolumen anzupassen, so dass die Luftwechselraten und die Druckdifferenz auf der Grundlage der tatsächlichen Anforderungen angepasst werden können.

Dichtungsvorrichtung: Enthält Dichtungsdichtungen zwischen dem Gehäuse und der Decke und Dichtstreifen zwischen dem Filter und dem Gehäuse, um sicherzustellen, dass das System luftdicht ist.

Druckdifferenzprüfanschluss: Wird verwendet, um ein Druckmessgerät anzuschließen, was die Überwachung von Filterwiderstandsänderungen erleichtert, um festzustellen, wann ein Filteraustausch erforderlich ist.

Isolationsschicht: Einige Modelle haben eine Isolationsschicht an der Außenseite des Gehäuses, um Kondensation während des Klimaanlagenbetriebs zu verhindern.

4. Eigenschaften und Vorteile

Erstens hohe Filtrationseffizienz. Eingebaute HEPA- oder ULPA-Filter entfernen mikroskopische Luftpartikel effizient und stellen sicher, dass die Reinheit der Zuluft den Reinraumanforderungen entspricht.

Zweitens eine einheitliche Luftverteilung. Die optimierte Diffusorplatte-Konstruktion sorgt für eine gleichmäßige und stabile Luftversorgung, minimiert Turbulenzen und Totzonen und hilft dabei, die Reinraum-Sauberkeit zu erhalten.

Drittens: Kompakte Struktur. Das Gehäuse ist kompakt und nimmt minimalen Deckenraum ein, geeignet für Gebäude mit begrenztem Oberflächenbereich.

Viertens, einfache Installation. Standardisierte Schnittstellenabmessungen und Installationsmethoden ermöglichen eine direkte Verbindung zu gängigen Kanalsystemen, wodurch die Installation schnell und einfach ist.

Fünftens, bequeme Wartung. Filter können im Reinraum oder über der Decke ausgetauscht werden. Einige Modelle verfügen über Seitenzug- oder Unterszug-Designs für einen einfachen Austausch.

Sechstens, verstellbares Luftvolumen. Ausgestattet mit einem Luftvolumenregeldungsdämpfer, der eine flexible Einstellung des Zuluftvolumens basierend auf den tatsächlichen Reinraum-Anforderungen ermöglicht.

Siebenten, gute Dichtungsleistung. Mehrere Dichtungen gewährleisten die Luftdichtigkeit des Systems und verhindern, dass ungefiltrierte Luft durch Lücken in den Reinraum eintritt.

Achtens, hochwertige Materialien. Das Gehäuse ist aus hochwertigem Stahl mit fortgeschrittener Oberflächenbehandlung hergestellt und bietet Korrosionsbeständigkeit, einfache Reinigung, ästhetisches Aussehen und Haltbarkeit.

5. Technische Spezifikationen (Standard)

Gehäusematerial: Kaltwalztes Stahlblech oder Edelstahlblech (304 oder 316L)

Oberflächenbeschichtung: Elektrostatische Sprühbeschichtung oder Pulverbeschichtung

Standardabmessungen (Breite & Zeiten; Höhe & Zeiten; Tiefe): Verschiedene Standardgrößen verfügbar, wie 600 & Zeiten; 600&mal; 500mm, 750 & mal; 750&mal; 500mm, 900 & mal; 600&mal; 500mm und anpassbar

Hochleistungsfilter Typ: HEPA-Filter oder ULPA-Filter

HEPA-Filtrationseffizienz: 99,97% oder höher für 0,3 Mikron Partikel

ULPA Filtrationseffizienz: 99,999% oder höher für 0,12 Mikron Partikel

Nenntluftstrom: 500 bis 3000 Kubikmeter pro Stunde (variiert je nach Größe und Modell)

Gesichtsgeschwindigkeit: 0,45 bis 1,5 Meter pro Sekunde (einstellbar)

Diffusorplattenmaterial: Aluminiumlegierung oder Edelstahl

Luftvolumenregelung Dämpfer: Gegenseitige Blatt-Multi-Blatt-Dämpfer oder Single-Blatt-Dämpfer

Dichtungsmethode: Dichtungsdichtung oder Geldichtung

Betriebstemperatur: 0 bis 40 Grad Celsius

Betriebsfeuchtigkeit: Weniger als 95% relative Luftfeuchtigkeit

Installationsmethode: Eingebaute Deckenmontage

6. Produktklassifizierung

Nach Filtertyp: HEPA High Efficiency Air Outlet, ausgestattet mit HEPA-Filter, geeignet für herkömmliche Reinraum-Umgebungen. ULPA High Efficiency Air Outlet, ausgestattet mit ULPA Filter, geeignet für höhere Reinigungsanforderungen über ISO Klasse 5.

Nach Material: Kohlenstoffstahl High Efficiency Air Outlet, Gehäuse aus kaltgewalztem Stahl mit Pulverbeschichtung, wirtschaftlich und praktisch. Edelstahl High Efficiency Air Outlet, Gehäuse aus Edelstahl 304 oder 316L, hochkorrosionsbeständig, geeignet für feuchte oder korrosive Umgebungen.

Nach Installationsmethode: Deckenversorgungstyp, Standardinstallation mit Luft nach unten von der Decke zugeführt. Seitenversorgungstyp, wandmontiert, geeignet für spezielle Anforderungen an Luftströmungsmuster.

Nach Diffusortyp: Perforierter Plattendiffusor mit gleichmäßig verteilten runden Löchern für eine gleichmäßige Luftdispersion. Louvered Diffuser mit verstellbaren Louvres zur Luftströmungsrichtung.

Durch Dichtungsmethode: Dichtungsdichtungstyp, mit Dichtungsdichtung zwischen Filter und Gehäuse, niedrigere Kosten. Geldichtungstyp, mit Geldichtungstechnologie für überlegene Luftdichtigkeit, geeignet für Anwendungen mit extrem hohen Dichtanforderungen.

Durch Isolierung: Nicht isolierter Typ, ohne Isolierschicht. Isolierter Typ, mit Isolierschicht auf der Gehäuseeußere, um Kondensation zu verhindern.

7. Anwendungsbereiche

Hocheffiziente Luftausläufe werden an verschiedenen Orten mit strengen Luftreinheitsanforderungen weit verbreitet.

Pharmaindustrie: Verwendet in Arzneimittelproduktionswerkstätten, sterilen Vorbereitungswerkstätten, API-Reinigungs- und Verpackungswerkstätten, Qualitätskontrolllaboren, die GMP-Anforderungen erfüllen. High Efficiency Air Outlets liefern saubere Luft, um sicherzustellen, dass die Luftqualität während der pharmazeutischen Produktion spezifischen Standards entspricht.

Biotechnologie und Life Sciences: In biologischen Laboren, Zellkulturräumen, genetischen Laboren, Mikrobiologieprüfräumen usw. verwendet, um zu verhindern, dass Mikroorganismen und Partikel in der Luft experimentelle Proben und Kulturen kontaminieren.

Halbleiter- und Elektronikherstellung: Verwendet in Chipfertigungswerkstätten, Wafer-Verarbeitungsbereichen, LCD-Panel-Produktionswerkstätten, Präzisionsmontagelinien für elektronische Komponenten usw., die Luftumgebungen mit hoher Reinheit bieten, um zu verhindern, dass mikroskopische Partikel Mängel in elektronischen Komponenten verursachen.

Krankenhäuser und medizinische Einrichtungen: Verwendet in Operationsräumen, ICU-Abteilungen, sterilen Behandlungsräumen, zentralen sterilen Versorgungsabteilungen, Isolationsabteilungen usw. High Efficiency Air Outlets liefern saubere Luft, um das Krankenhausinfektionsrisiko zu reduzieren und Patienten und medizinisches Personal zu schützen.

Lebensmittel- und Getränkverarbeitung: In Lebensmittelverpackungswerkstätten, Milchfülllinien, Getränkeproduktionswerkstätten, Fleischverarbeitungswerkstätten usw. verwendet, um zu verhindern, dass Luftmikroorganismen Lebensmittelprodukte kontaminieren und die Haltbarkeitsdauer des Produkts verlängern.

Präzisionsinstrumente und Optikenherstellung: Verwendet in Linsenmontagewerkstätten, Präzisionsinstrumentkalibrierungsräumen, optischen Beschichtungswerkstätten usw. und bietet staubfreie Umgebungen zum Schutz von Präzisionsinstrumenten und optischen Komponenten vor Verschmutzung.

Labore und R& D-Zentren: In chemischen Laboren, Physik-Laboren, Materialwissenschaftlichen Laboren, analytischen Prüfzentren usw. verwendet, um experimentelle Proben und Präzisionsinstrumente vor Luftpartikelinterferenzen zu schützen.

Medizingeräteherstellung: Verwendet in Werkstätten zur Herstellung von Medizingeräten, Werkstätten zur Herstellung von Implantaten, Werkstätten zur Verpackung von sterilen Einweggeräten usw., um sicherzustellen, dass Produkte während der Produktion nicht durch Mikroorganismen kontaminiert sind.

Kosmetikproduktion: In Kosmetikfüllwerkstätten, Emulgatorwerkstätten, Verpackungswerkstätten usw. verwendet, um zu verhindern, dass Luftmikroorganismen Kosmetika kontaminieren und Produktqualität und -sicherheit gewährleisten.

Rechenzentren und Computerräume: Verwendet in Serverräumen, Telekommunikationsräumen, Steuerzentren usw. Hocheffiziente Luftausläufe helfen, die saubere Umgebung und die für den Betrieb der Anlage erforderliche Temperaturregelung zu erhalten.

Tierbeherbergungseinrichtungen: In SPF-Tierräumen, Labortierzentren, Tieroperationsräumen usw. verwendet, um zu verhindern, dass luftübertragene Krankheitserreger in Tierbeherbergungsgebiete eindringen und die Gesundheit von Labortieren schützen.

Luft- und Raumfahrt und Verteidigung: Verwendet in Raumfahrzeugmontagewerkstätten, Präzisionsnavigationsgeräteherstellungswerkstätten, Wartungswerkstätten für Waffensysteme und anderen Anwendungen mit speziellen Reinigungsanforderungen.

8. Vergleich mit anderen Reinraumausrüstungen

High Efficiency Air Outlet vs. FFU: Der High Efficiency Air Outlet enthält keinen integrierten Ventilator und setzt für die Luftversorgung auf ein zentrales HVAC-System. FFUs verfügen über einen eingebauten Lüfter und können unabhängig arbeiten. High Efficiency Air Outlets eignen sich für neue Großraumprojekte mit geringeren Anfangsinvestitionen. FFUs eignen sich für Renovierungsprojekte und Anwendungen, die eine unabhängige Luftströmungssteuerung erfordern.

High Efficiency Air Outlet vs. Ventilator Filter Box: Ventilator Filterboxen enthalten in der Regel sowohl Ventilator als auch Filter als komplette Luftversorgungseinheit. Der High Efficiency Air Outlet ist nur ein Endgerät und benötigt für den Betrieb einen externen Lüfter. High Efficiency Air Outlets haben eine einfachere Struktur und niedrigere Wartungskosten.

High Efficiency Air Outlet vs. Standard Diffuser: Standard Diffuser haben keine Filtrationsfähigkeit und dienen nur zur Verteilung des Luftstroms. Der High Efficiency Air Outlet bietet sowohl Diffusion als auch hocheffiziente Filtration, was ihn zu einem speziellen Luftversorgungsgerät für Reinräume macht.

9. Auswahlleitfaden

Reinigungsanforderungen: Wählen Sie den entsprechenden High Efficiency Air Outlet basierend auf der erforderlichen ISO-Reinigungsklasse aus. Für ISO Klasse 5 und höher werden ULPA-Filter empfohlen. Für ISO Klasse 6 bis Klasse 8 sind HEPA-Filter geeignet.

Luftstromanforderung: Berechnen Sie das Gesamtzufuhrluftvolumen basierend auf Reinraumfläche, Höhe und erforderlicher Luftwechselrate. Bestimmen Sie die Anzahl der benötigten Luftausläufe mit hoher Effizienz und den Nennluftstrom pro Auslass.

Installationsraum: Messen Sie die Deckenhöhe und wählen Sie ein Gehäuse der entsprechenden Höhe aus. Für begrenzten Platz wählen Sie einen Low-Profile High Efficiency Air Outlet.

Materialauswahl: Für normale trockene Umgebungen ist Kohlenstoffstahl mit Pulverbeschichtung geeignet. Für feuchte Umgebungen oder Orte mit korrosiven Gasen wählen Sie ein Gehäuse aus Edelstahl.

Dichtungsanforderung: Für Anwendungen mit hohen Luftdichtheitsanforderungen (wie Biosicherheitslabors, sterile pharmazeutische Werkstätten) werden Geldichtungen des Typs High Efficiency Air Outlets empfohlen.

Diffusortyp: Für Anwendungen, die eine hohe Luftströmungseinheitlichkeit erfordern, wählen Sie perforierte Plattendiffusoren. Für Anwendungen, die eine einstellbare Luftströmungsrichtung erfordern, wählen Sie Lamellendiffusoren.

Bequemlichkeit der Wartung: Betrachten Sie den für den Filteraustausch verfügbaren Arbeitsplatz und wählen Sie ein Modell aus, das von innen des Reinraums oder über der Decke bedient werden kann.

Compliance-Anforderungen: Die pharmazeutische Industrie sollte High Efficiency Air Outlets auswählen, die den GMP-Anforderungen entsprechen, die in der Regel Materialzertifikate und Werksprüfberichte erfordern.

10. Installation und Wartung

Schlüsselpunkte der Installation: Überprüfen Sie vor der Installation, ob die Abmessungen der Deckenöffnung mit dem Luftaustritt übereinstimmen. Installieren Sie Versorgungskanäle im Deckenraum, um eine gute Kanaldichtung zu gewährleisten. Stecken Sie das High Efficiency Air Outlet Gehäuse in die Deckenöffnung ein, indem Sie Dichtungsdichtungen verwenden, um gegen die Decke zu dichten. Verbinden Sie den Zufuhrkanal mit dem Luftaustrittseinlass, indem Sie Flansche und Dichtungsdichtungen verwenden, um leckfreie Verbindungen zu gewährleisten. Installieren Sie den hocheffizienten Filter, um eine korrekte Orientierung und eine ordnungsgemäße Dichtung zu gewährleisten. Installieren Sie die Diffusorplatte. Anschließen Sie das Druckdifferenzprüfrohr. Durchführen Sie die Inbetriebnahme des Systems, um das Luftversorgungsvolumen und die Druckdifferenz zu testen.

Filteraustauschverfahren: Schalten Sie das HVAC-System aus oder schließen Sie den entsprechenden Luftaustrittsdämpfer. Entfernen Sie die Diffusorplatte. Entfernen Sie den alten Filter aus dem Gehäuse. Reinigen Sie den Filtermontagerahmen und die Dichtflächen. Installieren Sie den neuen Filter, um sicherzustellen, dass die Dichtung gleichmäßig komprimiert ist. Installieren Sie die Diffusorplatte wieder. Starten Sie das System neu und führen Sie Luftstromgeschwindigkeits- und Druckdifferenztests durch. Notieren Sie das Datum des Filteraustauschs und die Druckdifferenzlesung.

Tägliche Wartung: Beobachten Sie regelmäßig den Druckmessmesswert. Wenn die Druckdifferenz den doppelten Anfangswiderstand erreicht, ist ein Filteraustausch erforderlich. Reinigen Sie die Diffusorplattenoberfläche regelmäßig, um zu verhindern, dass sich Staub ansammelt und die Luftströmungsverteilung beeinflusst. Überprüfen Sie Dichtpunkte auf Luftleckage. Durchführen Sie regelmäßig Luftstromgeschwindigkeitsprüfungen, um sicherzustellen, dass das Zuluftvolumen die Konstruktionsanforderungen erfüllt. Durchführen Sie regelmäßig Filterintegritätsprüfungen (PAO-Leckagetest), um keine Filterleckage zu überprüfen.

Häufige Fehlerbehebung: Wenn das Zuluftvolumen nicht ausreicht, prüfen Sie, ob der Luftvolumenregeldungsdämpfer vollständig geöffnet ist, ob der Filter verstopft ist oder ob der Zuluftkanal leckt. Wenn die Luftversorgung ungleichmäßig ist, prüfen Sie, ob die Diffusorplatte verstopft oder falsch ausgerichtet ist. Ist der Druckunterschied zu hoch, wird der Filter verstopft und muss ersetzt werden. Wenn Kondensation am Gehäuse auftritt, prüfen Sie, ob die Isolationsschicht intakt ist oder ob die Zulufttemperatur zu niedrig ist.
